線形予測分析(LPC)

音声信号処理

Pythonで音声信号処理(2011/05/14)の第20回目。

以前、ケプストラム分析(2012/12/21)のところで声道の特性を意味するスペクトル包絡を求めた。今回は、線形予測分析(Linear Predictive Coding)という別の手法でスペクトル包絡を求めてみた。この方法で求めたスペクトル包絡は、LPCスペクトル包絡(LPC Spectral Envelope)と呼ばれるとのこと。

線形予測分析

以下の説明は、

の資料を参考にしました。ここでは、詳しい導出は省いて、プログラミングできる結果だけをまとめています。

線形予測分析では、過去の信号から未来の信号を以下の式で予測する。

f:id:aidiary:20120414115400p:plain

この式は、時刻nの信号の予測値は、過去k個の信号値に重み係数 a_i で重み付けして足し合わせたものであることを意味している。この式は、特に前向き線形予測という。

そして、信号の実測値と予測値の二乗誤差の和が最小になるような係数a_iを求めるのが線形予測法の課題になる。

おーおー、ここらはPRML(2010/8/29)でがっつり鍛えたので余裕、余裕。まず、誤差関数を定義。

f:id:aidiary:20120414115359p:plain

ここで、a_0 = 1と定義している。式がすっきりするから。次に、誤差関数を偏微分して0とおく。

f:id:aidiary:20120414115358p:plain

で、これを整理すると下のk個の連立方程式が得られる。

f:id:aidiary:20120414115550p:plain

式変形の途中で、新しく相互相関関数(autocorrelation function) Rを導入している。相互相関関数の定義は、

f:id:aidiary:20120414115832p:plain

最終的に連立方程式を行列で表すと

f:id:aidiary:20120414120050p:plain

これは、次の形に変形できる。

f:id:aidiary:20120414164243p:plain

この式は、ユール・ウォーカー(Yule-Walker)方程式と呼ばれる。この中の行列は、テプリッツ行列と呼ばれる形式になっていて、テプリッツ行列の特性を使うと、レビンソン・ダービン再帰法というアルゴリズムで高速に解けるとのこと。

ここで解となるベクトルA = (a_0, a_1, ..., a_k) は、LPC係数と呼ばれる。また、kはLPC次数と呼ばれる。先に書いたようにkが大きいほど過去までさかのぼった信号値を用いて予測を行う。

レビンソン・ダービン再帰法を用いてLPC係数を求める

ユール・ウォーカー方程式の解き方はいろいろあるみたいだけど、ここではレビンソン・ダービン再帰法(Levinson-Durbin Recursion)というアルゴリズム*1を使ってみました。

実際は、ユール・ウォーカー方程式をさらに変形して

f:id:aidiary:20120414164741p:plain

とする。この変形が資料を見てもちょっとわからなかった。ユール・ウォーカー方程式にさらに下の式(残差分散の定義)が追加された連立方程式になっているが、条件を追加してもよいのはなぜ?詳しい人がいたら教えてください。

f:id:aidiary:20120414164902p:plain

レビンソン・ダービン再帰法は上の式を再帰的に解くアルゴリズムになっている。再帰的というのは、まず k=1 の場合を解く。次に、k=1の結果を利用して、k=2の場合を解くというようにだんだんkの値を大きくしていき、任意のLPC次数 k の場合を解くことを意味する。

まず、k=1の場合だが、これは簡単に解けて各係数 a_i は、

f:id:aidiary:20120414165923p:plain

残差分散 E_1 は、

f:id:aidiary:20120414170025p:plain

となる。次に、kの場合からk+1の場合を求める再帰的な手順だが、導出は先の資料にまかせて最終的に次の3つのステップを実行するだけでOK。新しくλという変数を導入するのがミソ。このλは、実は重要なパラメータであってPARCOR係数を求めるときにも使える。

ステップ1: λを次式で更新する

f:id:aidiary:20120414171146p:plain

ステップ2: 係数ベクトルAを次式で更新する

f:id:aidiary:20120414171246p:plain

ステップ3: 残差分散を次式で更新する

f:id:aidiary:20120414171331p:plain

実装

では、上の結果をもとにレビンソン・ダービン再帰法をさっそくPythonで実装してみた。

#coding:utf-8
import numpy as np
from pylab import *

def autocorr(x, nlags=None):
    """自己相関関数を求める
    x:     信号
    nlags: 自己相関関数のサイズ(lag=0からnlags-1まで)
           引数がなければ(lag=0からlen(x)-1まですべて)
    """
    N = len(x)
    if nlags == None: nlags = N
    r = np.zeros(nlags)
    for lag in range(nlags):
        for n in range(N - lag):
            r[lag] += x[n] * x[n + lag]
    return r

def LevinsonDurbin(r, lpcOrder):
    """Levinson-Durbinのアルゴリズム
    k次のLPC係数からk+1次のLPC係数を再帰的に計算して
    LPC係数を求める"""
    # LPC係数(再帰的に更新される)
    # a[0]は1で固定のためlpcOrder個の係数を得るためには+1が必要
    a = np.zeros(lpcOrder + 1)
    e = np.zeros(lpcOrder + 1)

    # k = 1の場合
    a[0] = 1.0
    a[1] = - r[1] / r[0]
    e[1] = r[0] + r[1] * a[1]
    lam = - r[1] / r[0]

    # kの場合からk+1の場合を再帰的に求める
    for k in range(1, lpcOrder):
        # lambdaを更新
        lam = 0.0
        for j in range(k + 1):
            lam -= a[j] * r[k + 1 - j]
        lam /= e[k]

        # aを更新
        # UとVからaを更新
        U = [1]
        U.extend([a[i] for i in range(1, k + 1)])
        U.append(0)

        V = [0]
        V.extend([a[i] for i in range(k, 0, -1)])
        V.append(1)

        a = np.array(U) + lam * np.array(V)

        # eを更新
        e[k + 1] = e[k] * (1.0 - lam * lam)

    return a, e[-1]

if __name__ == "__main__":
    original = np.zeros(128)
    for i in range(len(original)):
        original[i] = np.sin(i * 0.01) + 0.75 * np.sin(i * 0.03) + 0.5 * np.sin(i * 0.05) + 0.25 * np.sin(i * 0.11)

    lpcOrder = 16  # LPC係数の次数

    # 自己相関関数を計算
    # r[0]からr[lpcOrder]までlpcOrder+1個必要
    r = autocorr(original, lpcOrder + 1)
    for i in range(lpcOrder + 1):
        print "r[%d]: %f" % (i, r[i])

    # Levinson-Durbinアルゴリズムを用いてLPC係数と最小誤差を計算
    a, e = LevinsonDurbin(r, lpcOrder)
    print "*** result ***"
    print "a:", a
    print "e:", e

    # LPCで前向き予測した信号を求める
    predicted = np.copy(original)
    # 過去lpcOrder分から予測するので開始インデックスはlpcOrderから
    # それより前は予測せずにオリジナルの信号をコピーしている
    for i in range(lpcOrder, len(predicted)):
        predicted[i] = 0.0
        for j in range(1, lpcOrder):
            predicted[i] -= a[j] * original[i - 1 - j]

    # オリジナルの信号をプロット
    plot(original)
    # LPCで前向き予測した信号をプロット
    plot(predicted)
    show()

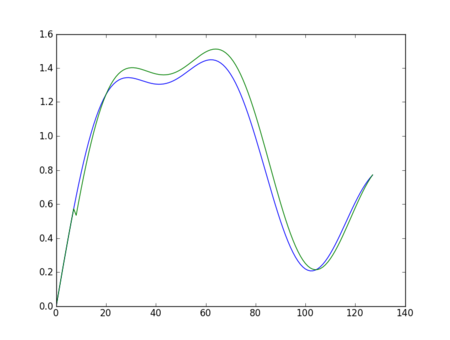

メイン関数では、オリジナルの曲線と線形予測法で予測した曲線をプロットしている。LPC次数kの値を2, 8, 16と変えてプロットした結果はこちら。LPC次数が大きくなると元の曲線をよく予測できていることがわかる。大きければ大きいほど予測精度は上がるのかな?過学習みたいな概念はないのだろうか。

f:id:aidiary:20120414173044p:plain
f:id:aidiary:20120414173045p:plain
f:id:aidiary:20120414173046p:plain

LPCスペクトル包絡

次に、LPC係数をもとにLPCスペクトル包絡を求めてみる。実は、先の資料には、LPC係数からLPCスペクトル包絡を求める方法が書いておらずいろいろ調べ回る必要が出てきた。同じような人がたくさんいるらしく調べていると、「LPC係数からLPCスペクトル包絡をどう求めるのか?」という質問がけっこうたくさんあった。

どうやら、LPC係数をフィルタ係数とみなして周波数応答を求めるというのが正解のようだ。Pythonの場合、scipy.signal.freqz()という関数で求められる。この関数に渡すLPC係数は、a_0 = 1も入れておく必要がある。このせいでかなりハマった。

#coding:utf-8
import wave
import numpy as np
import scipy.io.wavfile
import scipy.signal
import scipy.fftpack
from pylab import *
from levinson_durbin import autocorr, LevinsonDurbin

"""LPCスペクトル包絡を求める"""

def wavread(filename):
    wf = wave.open(filename, "r")
    fs = wf.getframerate()
    x = wf.readframes(wf.getnframes())
    x = np.frombuffer(x, dtype="int16") / 32768.0  # (-1, 1)に正規化
    wf.close()
    return x, float(fs)

def preEmphasis(signal, p):
    """プリエンファシスフィルタ"""
    # 係数 (1.0, -p) のFIRフィルタを作成
    return scipy.signal.lfilter([1.0, -p], 1, signal)

if __name__ == "__main__":
    # 音声をロード
    wav, fs = wavread("a.wav")
    t = np.arange(0.0, len(wav) / fs, 1/fs)

    # 音声波形の中心部分を切り出す
    center = len(wav) / 2  # 中心のサンプル番号
    cuttime = 0.04         # 切り出す長さ [s]
    s = wav[center - cuttime/2*fs : center + cuttime/2*fs]

    # プリエンファシスフィルタをかける
    p = 0.97         # プリエンファシス係数
    s = preEmphasis(s, p)

    # ハミング窓をかける
    hammingWindow = np.hamming(len(s))
    s = s * hammingWindow

    # LPC係数を求める
    lpcOrder = 32
    r = autocorr(s, lpcOrder + 1)
    a, e  = LevinsonDurbin(r, lpcOrder)
    print "*** result ***"
    print "a:", a
    print "e:", e

    # LPC係数の振幅スペクトルを求める
    nfft = 2048   # FFTのサンプル数

    fscale = np.fft.fftfreq(nfft, d = 1.0 / fs)[:nfft/2]

    # オリジナル信号の対数スペクトル
    spec = np.abs(np.fft.fft(s, nfft))
    logspec = 20 * np.log10(spec)
    plot(fscale, logspec[:nfft/2])

    # LPC対数スペクトル
    w, h = scipy.signal.freqz(np.sqrt(e), a, nfft, "whole")
    lpcspec = np.abs(h)
    loglpcspec = 20 * np.log10(lpcspec)
    plot(fscale, loglpcspec[:nfft/2], "r", linewidth=2)

    xlim((0, 10000))
    show()

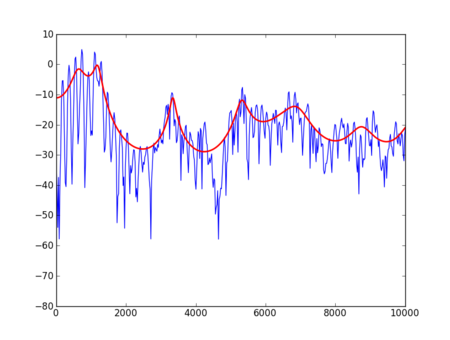

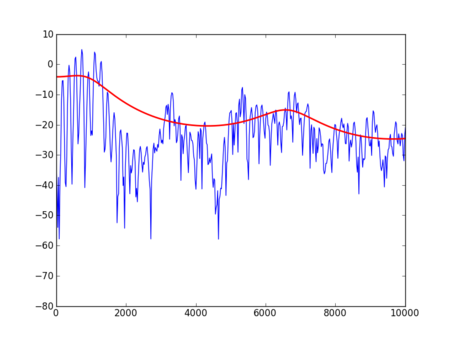

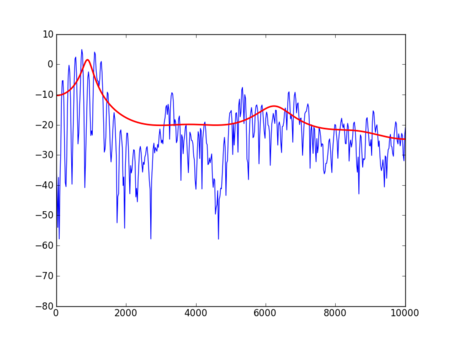

オリジナル信号の対数スペクトルとともに、LPC次数を8, 16, 32と変えてLPCスペクトル包絡を描画してみた。LPC次数が大きいほどスペクトル包絡がより細かくなるようだ。どれくらいの値が普通なのだろう?

f:id:aidiary:20120414174425p:plain
f:id:aidiary:20120414174426p:plain
f:id:aidiary:20120414174427p:plain

ケプストラム分析とLPC分析

最後に、ケプストラム分析で求まるスペクトル包絡とLPC分析で求まるスペクトル包絡を比較してみよう。以下のケプストラム分析のコードを追加。詳細は、ケプストラム分析(2012/2/11)を参照。

    # ケプストラム分析
    cps = np.real(np.fft.ifft(logspec))
    cepCoef = 32  # ケプストラム次数
    cpsLif = np.array(cps)
    cpsLif[cepCoef:len(cpsLif) - cepCoef + 1] = 0
    spec = np.fft.fft(cpsLif, nfft)
    plot(fscale[0:nfft/2], spec[0:nfft/2], color="green", linewidth=2)

結果は、

f:id:aidiary:20120415115707p:plain

となった。緑色がケプストラム分析で求めたスペクトル包絡、赤い色がLPC分析で求めたスペクトル包絡。LPC分析の方がスペクトル包絡のピークが鮮明に出ているのがわかる。次回は、LPCスペクトル包絡をもとに母音のフォルマントを抽出してみたい。

参考

*1:レビンソン・ダービン・板倉法と書いてある本もあるけど同じもの?
