ケプストラム分析

音声信号処理

Pythonで音声信号処理(2011/05/14)の第18回目。

今回は、音声の特徴量としてよく使われるMFCC(Mel-Frequency Cepstrum Coefficients: メル周波数ケプストラム係数)抽出に向けた第一歩としてケプストラム分析を試しました。Wikipediaでケプストラムの定義を見てみると。

ケプストラムは1963年、Bogertらの論文で定義された。ケプストラムの定義は以下の通り。

  • 口語的定義: (信号の)ケプストラムとは、(信号の)フーリエ変換の対数(位相アンラッピングを施したもの)をフーリエ変換したものである。スペクトルのスペクトルとも呼ばれる。
  • 数学的定義: 信号のケプストラムは FT(log(|FT(信号)|)+j2πm) である。ここで m は、複素対数関数の虚数成分または角度の位相アンラッピングを正しく行うのに必要とされる整数である。
  • アルゴリズム的定義: 信号 → FT → abs() → log → 位相アンラッピング → FT → ケプストラム

処理過程を FT → log → IFT(フーリエ逆変換)として説明しているものがよく見受けられる。すなわち、ケプストラムを「スペクトルの対数のフーリエ逆変換」と定義しているのである。これはオリジナルの論文にある定義ではないが、広く用いられている。

ケプストラム - Wikipedia

これだけだと何の役に立つのかよくわかりませんが、ケプストラムを使うとスペクトルの細かな変動(スペクトル微細構造)とスペクトルのなだらかな変動(スペクトル包絡)を分離できます。そのうちスペクトル包絡は、人間の声道の特性を表しているため音声認識や音声合成では重要な情報とのこと。

そういうわけでこの手順に従ってさっそく試してみます。今回のコードは、Miyazawa’s Pukiwiki 公開版を参考にしました。このサイトは音声信号処理に関するたくさんのMatlabコードがあります。この記事ではMatlabではなく、Pythonで実装します。まあ似てるんですがね(笑)上のサイトと結果を比較できるように同じデータを使いました。

信号の生成

まず、適当な波形を作ります。4つの正弦波を足し合わせてプロットしてみます。

#coding:utf-8
import numpy as np
import pylab

if __name__ == "__main__":
    # 複雑な波を作る
    fs = 8820.0
    time = np.arange(0.0, 0.05, 1 / fs)
    sinwav1 = 1.2 * np.sin(2 * np.pi * 130 * time)  # 振幅1.2、周波数130Hz
    coswav1 = 0.9 * np.cos(2 * np.pi * 200 * time)  # 振幅0.9、周波数200Hz
    sinwav2 = 1.8 * np.sin(2 * np.pi * 260 * time)  # 振幅1.8、周波数260Hz
    coswav2 = 1.4 * np.cos(2 * np.pi * 320 * time)  # 振幅1.4、周波数320Hz
    wavdata = 1.4 + (sinwav1 + coswav1 + sinwav2 + coswav2)
    pylab.plot(time * 1000, wavdata)
    pylab.xlabel("time [ms]")
    pylab.ylabel("amplitude")
    pylab.show()

f:id:aidiary:20120211165818p:plain

今回は、waveファイルに出力して音として鳴らす必要はないので振幅は適当ですが、鳴らしたい場合は、正弦波の合成(2011/6/7)を参照。

フーリエ変換してスペクトルを分析

次に音声をフーリエ変換してスペクトルを求めます。複雑な波形を、元の正弦波の組み合わせに分解し、各正弦波の振幅(またはパワー)を求める技術です。フーリエ変換の詳細は、離散フーリエ変換(2011/6/11)または高速フーリエ変換(2011/6/18)を参照。

    # 離散フーリエ変換
    n = 2048  # FFTのサンプル数
    dft = np.fft.fft(wavdata, n)
    # 振幅スペクトル
    Adft = np.abs(dft)
    # パワースペクトル
    Pdft = np.abs(dft) ** 2
    # 周波数スケール
    fscale = np.fft.fftfreq(n, d = 1.0 / fs)

    # 振幅スペクトルを描画
    pylab.subplot(211)
    pylab.plot(fscale[0:n/2], Adft[0:n/2])
    pylab.xlabel("frequency [Hz]")
    pylab.ylabel("amplitude spectrum")
    pylab.xlim(0, 1000)

    # パワースペクトルを描画
    pylab.subplot(212)
    pylab.plot(fscale[0:n/2], Pdft[0:n/2])
    pylab.xlabel("frequency [Hz]")
    pylab.ylabel("power spectrum")
    pylab.xlim(0, 1000)

    pylab.show()

コードは前の続きです。FFTのサンプル数が2048とかなり大きいので周波数解像度がかなり高いなぁ。実行すると下のように振幅スペクトルとパワースペクトルが表示されます。高周波成分はほとんどないので1000Hzまでしか表示していません。

f:id:aidiary:20120211171009p:plain

元の合成波は、130Hz、200Hz、260Hz、320Hzの4つの正弦波を合成したものでした。スペクトルを見るとその部分が立っているので問題なさそうです。振幅の高さも問題なさそうです。

対数スペクトル

スペクトルの縦軸をdB(デシベル)表記に変換した対数スペクトルを表示してみます。dBに直す場合は、振幅スペクトルとパワースペクトルで係数が変わってくるので注意。対数スペクトルを使うと高周波の小さな振幅(パワー)も大きくなるので見やすくなりますね。

    # 対数振幅スペクトルを描画
    pylab.subplot(211)
    pylab.plot(fscale[0:n/2], 20 * np.log10(Adft[0:n/2]))
    pylab.xlabel("frequency [Hz]")
    pylab.ylabel("log amplitude spectrum [dB]")
    pylab.xlim(0, 1000)

    # 対数パワースペクトルを描画
    pylab.subplot(212)
    pylab.plot(fscale[0:n/2], 10 * np.log10(Pdft[0:n/2]))
    pylab.xlabel("frequency [Hz]")
    pylab.ylabel("log power spectrum [dB]")
    pylab.xlim(0, 1000)

    pylab.show()

f:id:aidiary:20120211171010p:plain

音声波形のスペクトル分析

次は、人間の声で同じような分析をします。サンプルは、上のサイトからお借りした「あ」という母音をしゃべっている音声です。私の声ではありません(笑)上のサイトの音声は、Pythonで読み込めるwaveとは違ったフォーマット(拡張形式?)みたいだったのでフォーマットを変換しました。

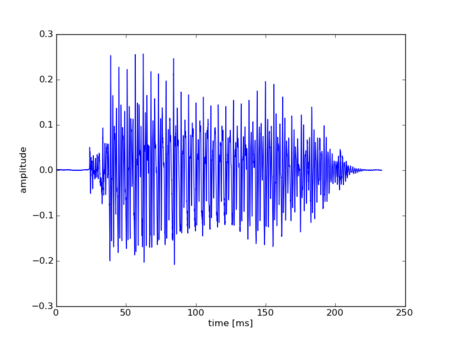

まず、波形を表示と。

#coding:utf-8
import numpy as np
import pylab
import wave

def wavread(filename):
    wf = wave.open(filename, "r")
    fs = wf.getframerate()
    x = wf.readframes(wf.getnframes())
    x = np.frombuffer(x, dtype="int16") / 32768.0  # (-1, 1)に正規化
    wf.close()
    return x, float(fs)

if __name__ == "__main__":
    # 波形を表示
    wav, fs = wavread("a.wav")
    t = np.arange(0.0, len(wav) / fs, 1/fs)
    pylab.plot(t * 1000, wav)
    pylab.xlabel("time [ms]")
    pylab.ylabel("amplitude")
    pylab.show()

f:id:aidiary:20120211173015p:plain

次に、母音の定常部分(音声ファイルの真ん中あたり)のスペクトルを求めてみます。ハニング窓をかけてからスペクトルを求めました。窓関数の使い方は、短時間フーリエ変換(2011/7/16)を参照。まず、窓関数をかける前とかけた後の波形を描画します。

    # 母音の定常部分(中心部)のスペクトルを
    center = len(wav) / 2  # 中心のサンプル番号
    cuttime = 0.04         # 切り出す長さ [s]
    wavdata = wav[center - cuttime/2*fs : center + cuttime/2*fs]
    time = t[center - cuttime/2*fs : center + cuttime/2*fs]
    pylab.subplot(211)
    pylab.plot(time * 1000, wavdata)
    pylab.ylabel("amplitude")

    # ハニング窓をかける
    hanningWindow = np.hanning(len(wavdata))
    wavdata = wavdata * hanningWindow

    pylab.subplot(212)
    pylab.plot(time * 1000, wavdata)
    pylab.xlabel("time [ms]")
    pylab.ylabel("amplitude")
    pylab.show()

f:id:aidiary:20120211173016p:plain

窓関数をかけて両端をすぼめると繰り返し部分がなめらかにつながり、フーリエ変換の要件を満たすことができます。窓関数をかけた波形をフーリエ変換してみます。

    # 切り出した音声のスペクトルを求める
    n = 2048  # FFTのサンプル数
    # 離散フーリエ変換
    dft = np.fft.fft(wavdata, n)
    # 振幅スペクトル
    Adft = np.abs(dft)
    # パワースペクトル
    Pdft = np.abs(dft) ** 2
    # 周波数スケール
    fscale = np.fft.fftfreq(n, d = 1.0 / fs)
    # プロット
    pylab.subplot(211)
    pylab.plot(fscale[0:n/2], Adft[0:n/2])
    pylab.xlabel("frequency [Hz]")
    pylab.ylabel("amplitude spectrum")
    pylab.xlim(0, 5000)

    pylab.subplot(212)
    pylab.plot(fscale[0:n/2], Pdft[0:n/2])
    pylab.xlabel("frequency [Hz]")
    pylab.ylabel("power spectrum")
    pylab.xlim(0, 5000)

    pylab.show()

f:id:aidiary:20120211173749p:plain

音声の対数スペクトラム

次、先の「あ」の対数スペクトルを求めます。

    # 対数振幅スペクトル
    AdftLog = 20 * np.log10(Adft)
    # 対数パワースペクトル
    PdftLog = 10 * np.log10(Pdft)
    # プロット
    pylab.subplot(211)
    pylab.plot(fscale[0:n/2], AdftLog[0:n/2])
    pylab.xlabel("frequency [Hz]")
    pylab.ylabel("log amplitude spectrum")
    pylab.xlim(0, 5000)

    pylab.subplot(212)
    pylab.plot(fscale[0:n/2], PdftLog[0:n/2])
    pylab.xlabel("frequency [Hz]")
    pylab.ylabel("log power spectrum")
    pylab.xlim(0, 5000)

    pylab.show()

f:id:aidiary:20120211181028p:plain

声道フィルタ

音声の対数スペクトルを見ると、なだらかに変動するスペクトル包絡(赤線)と細かく変動するスペクトル微細構造(青線)があることがわかります。

f:id:aidiary:20120211193424p:plain

人間の音声は、下の図のように音源信号が声道フィルタを通して出力される線形システムとしてモデル化できるとのこと。声道フィルタのパラメータによっていろいろな声(あいうえおとか)が出せるってことなんでしょうね。

f:id:aidiary:20120211200250p:plain

で、前にローパスフィルタ(2011/10/28)で詳しく書きましたけど、入力、フィルタ、出力の間には次のような関係があります。

  • スペクトル領域では、Y(\omega) = S(\omega) H(\omega)
  • 対数スペクトル領域では、\log Y(\omega) = \log S(\omega) + \log H(\omega)

ここで、S(ω)は入力信号のスペクトル、Y(ω)は出力信号のスペクトル、H(ω)は声道フィルタの周波数特性。先の図は、出力信号の対数スペクトルで、音源の対数スペクトル \log S(\omega)(青線の細かなぎざぎざ)と声道フィルタの周波数特性 \log H(\omega)(赤線のゆるやかな変動)を単純に足し合わせた結果だったってことですね。

ケプストラム分析

長かったけどやっとたどりついた。ここで、足しあわされてしまった出力信号の対数スペクトルを音源の対数スペクトルと声道フィルタの周波数特性に分離するときに使うのがケプストラムです。分離した後にほしいのはもちろん声道フィルタに対応するスペクトル包絡の方です。

ケプストラム分析では、上の対数スペクトルをさらに逆フーリエ変換してケプストラムという領域に移します。スペクトル領域を逆フーリエ変換するので元の時間領域に戻りますが、対数をとっているので元の信号にはならずにケプストラム(cepstrum)と呼ばれるものになります。横軸も時間ではなく、周波数の逆数のようなものなのでケフレンシー(quefrency)と呼ぶとのこと。cepstrumはspectrum(スペクトル)、quefrencyはfrequency(周波数)のアナグラムですね。面白い名前つけるなー。さっそくやってみます。

    # ケプストラム分析
    # 対数スペクトルを逆フーリエ変換して細かく振動する音源の周波数と
    # ゆるやかに振動する声道の周波数を切り分ける
    cps = np.real(np.fft.ifft(AdftLog))
    quefrency = time - min(time)
    pylab.plot(quefrency[0:n/2] * 1000, cps[0:n/2])
    pylab.xlabel("quefrency")
    pylab.ylabel("log amplitude cepstrum")
    pylab.show()

cpsがケプストラムです。ケプストラムは左右対称なので半分まで取ればOK。ケプストラムを描画してみると

f:id:aidiary:20120211203519p:plain

となります。ここで、低次のケプストラムが低周波のスペクトル包絡を表していて、高次のケプストラムが高周波のスペクトル微細構造を表していると解釈できます。

リフタリングでスペクトル包絡のみ抽出

最後にスペクトル包絡のみほしいのでケプストラムの高次成分を除去します。ローパスフィルタみたいなものですね!これもフィルタ(filter)ではなく、リフタ(lifter)という洒落た名前がついています。ローパスリフタですね。

    # ローパスリフタ
    # ケプストラムの高次成分を0にして微細構造を除去し、
    # 緩やかなスペクトル包絡のみ抽出
    cepCoef = 20             # ケプストラム次数
    cpsLif = np.array(cps)   # arrayをコピー
    # 高周波成分を除く(左右対称なので注意)
    cpsLif[cepCoef:len(cpsLif) - cepCoef + 1] = 0

    # ケプストラム領域をフーリエ変換してスペクトル領域に戻す
    # リフタリング後の対数スペクトル
    dftSpc = np.fft.fft(cpsLif, n)

    # オリジナルの対数スペクトルを描画
    pylab.plot(fscale[0:n/2], AdftLog[0:n/2])
    # 高周波成分を除いた声道特性のスペクトル包絡を重ねて描画
    pylab.plot(fscale[0:n/2], dftSpc[0:n/2], color="red")
    pylab.xlabel("frequency [Hz]")
    pylab.ylabel("log amplitude spectrum")
    pylab.xlim(0, 5000)

    pylab.show()

結果は、

f:id:aidiary:20120211193424p:plain

cepCoefはケプストラム次数でケプストラムの低次の項からいくつ残すかを意味します。ローパスフィルタのカットオフ周波数みたいなものですね。値が小さいほどスペクトル包絡は大雑把に、値が大きいほどスペクトル包絡は細かくなります。たとえば、ケプストラム次数を100にするとスペクトル包絡は下のようにより細かくなります。

f:id:aidiary:20120211204954p:plain

いくつぐらい使うのが普通なのかな?

まとめ

  • 音声は音源を声道フィルタに通す線形システムとしてモデル化できる
  • 音声は音源のスペクトル微細構造と声道フィルタのスペクトル包絡の和で表現できる
  • スペクトル包絡は、音声の声道特性を表す重要なパラメータ
  • スペクトル微細構造とスペクトル包絡を分離する技術がケプストラム分析
  • 音声信号をフーリエ変換したスペクトルが、音声信号の低周波と高周波を分離できるように
  • スペクトルを(逆)フーリエ変換したケプストラムが、スペクトルの低周波(包絡)と高周波(微細構造)を分離できる

次はいよいよケプストラムを人間の周波数知覚特性に合うように改良したメルケプストラムに移ります。メルがつくだけで実装はけっこう難しくなる。うーん、その前にLPCやフォルマントが先かな。まとめるの疲れたのでまた今度。
