ストレンジアトラクタ

複雑系

決定論的カオス(2005/11/21)の続き。コメントにあるku__ra__geさんに教えてもらった図を描いてみた。

f:id:aidiary:20060325124147g:plain

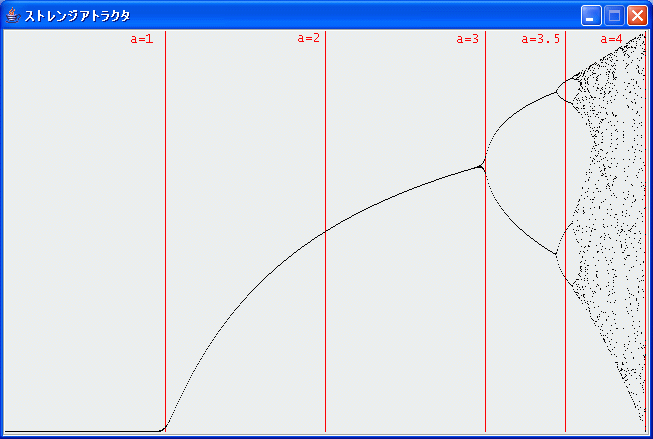

ロジスティック方程式

x(t+1) = a * x(t) * (1-x(t))

において横軸にaを縦軸にx(81)〜x(100)をプロットしたグラフ。初期値 x(0) は0.3とした。このグラフはロジスティック方程式の定常状態(アトラクタ)を表している。面白いのはaによってアトラクタの数ががらりと変わってしまうこと。

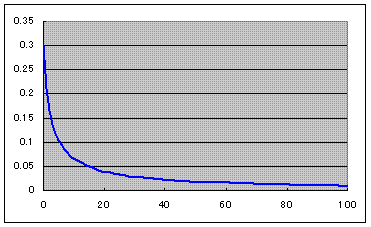

a=1あたりではアトラクタは1つ(0)だけ。つまりロジスティック方程式の値はt \to \infty で0に収束する。

f:id:aidiary:20060325125616g:plain

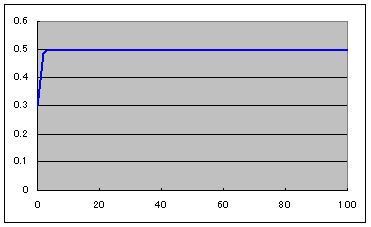

a=2あたりでもアトラクタは1つ(0.5)ある。t \to \infty で0.5に収束する。

f:id:aidiary:20060325125639g:plain

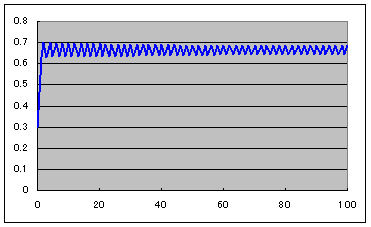

a=3あたりではアトラクタは2つ(0.65,0.69)ある。t \to \infty でこの2つの値で振動する。

f:id:aidiary:20060325125656g:plain

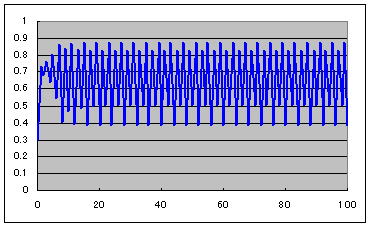

a=3.5あたりではアトラクタは4つ(0.38,0.5,0.83,0.87)ある。t \to \infty でこの4つの値で振動する。

f:id:aidiary:20060325125713g:plain

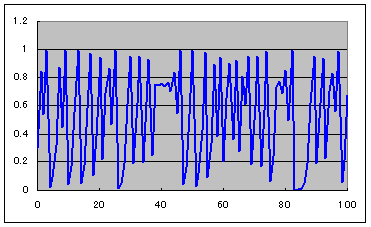

a=4になると・・・もう数えるのも嫌なくらいになる。こういう状態をストレンジアトラクタって言うらしい。

f:id:aidiary:20060325125731g:plain
